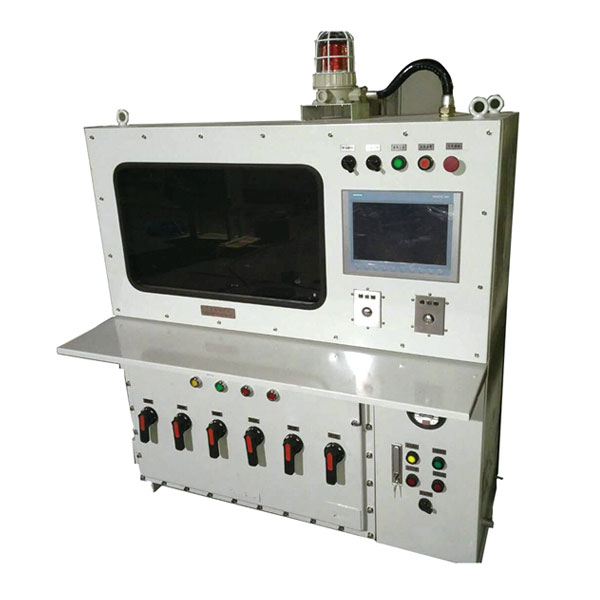

琴臺式正壓防爆柜適用范圍

1．1區、2區危險氣體場所;

2．ⅡA、ⅡB、ⅡC類T1-T6組爆炸性氣體或蒸氣環境;

3．戶內、戶外(IP54，IP65訂購時需提出 )

琴臺式正壓防爆配電柜主要技術參數：

1．執行標準：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079

2．防爆標志：ExdeⅡBT6、DIP A20 TA，T6

3．額定電壓：AC 220V/380V

4．主回路額定電流：20A～250A

5．支路數:2、4、6、8、10、12

6．支路額定電流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

7．防護等級：IP54(ⅡB)、IP55(DIP)、IP65(配防雨罩)

8．防腐等級：WF1

9．入口規格：G1/2～G3

10．適用電纜外徑：Φ6～Φ55mm

11．進線口方向：下進下出、下進上出、上進上出或上進下出

琴臺式正壓防爆配電柜性能參數

1．防爆控制箱外殼采用ZL102鋁合金壓鑄或鋼板焊接成型，表面高壓靜電噴塑，配不銹鋼外露緊固件，產品外形美觀。

2．防爆控制箱設計精良，安全易用，我公司免費提供一年保修。

3．箱體圖紙可由貴公司提供，或由我公司代為制作。

4．防爆照明動力配電箱采用復合型，模塊結構，各回路可根據需要自由組裝，一般開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構。

5．內裝元件可根據用戶要求安裝高分?jǐn)嗦菲骰蛩軞な綌嗦菲?。如DZ47、C65、CM1等。

6．可根據客戶要求特制，如加裝朗涌保護器、電流表、電壓表等，外可配掛鎖金屬手柄。

7．適用于照明和動力線路，具有分?jǐn)?、過載、失壓保護和短路自動切斷功能鋼管或電纜布線均可。

8．符合GB3836-2000,IEC60079標準要求。

琴臺式正壓防爆配電柜注意事項：

4．1、安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符；

4．2、安裝及維修前必須切斷前級電源；

4．3、進、出線電纜穿過橡膠密封圈，須用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；

4．4、密封圈在使用過程中出現腐蝕、脆裂、變形、發粘或硬度變化超過出廠時的20%應及時向廠家進行選購并更換，以確保防爆性能可靠；

4．5、維護拆卸時注意隔爆面不得磕碰、劃傷、腐蝕，并定期涂204-1防銹油；

4．6、配電箱在使用過程中要定期檢查，以保證其良好運行；

4．7、非專業人員嚴禁開蓋維修、檢查。

其他說明

1．本產品為復合型，開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構。采用模塊結構，各種回路可以自由選擇組合。

2．內裝高分?jǐn)嘈⌒蛿嗦菲?，具有過載及短路保護功能。

3．本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好。

4．所有緊固件均采用抗強腐蝕的304不銹鋼緊固件。

5．鋼管或電纜布線均可。

6．可根據用戶要求特制。

琴臺式正壓防爆配電柜訂購說明

◆訂貨時應注明配動箱的支路數，各支路相應的電流以及斷路器的極數，若需帶漏電保護功能請注明

◆如需帶總開關則請注明總開關的電流用極數，并注明進出線方向，進出線規格及對應的數量
