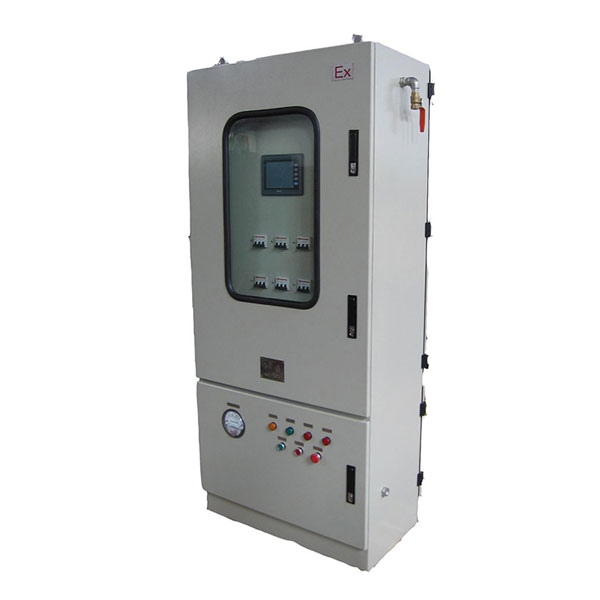

PXK系列正壓型防爆配電柜適用范圍

1、適用于爆炸性氣體環境1區、2區場所；

2、適用于IIA、IIB、IIC類爆炸性氣體環境；

3、適用于T1~T4組溫度組別；

4、廣泛適用于石油開采、煉油、化工、制藥軍工等危險環境及海洋石油平臺，輪油等場所。

防爆原理

采用介質隔離點燃源達到電器防爆的目的是正壓通風防爆柜的防爆原理。即：把用戶所有的電器元件裝在一個充滿正壓力潔凈介質的殼體內，使外部環境中易燃易爆的混合性氣體物質無法接觸到電器元件在正常工作時所產生的電火花或危險溫度，從而達到電器防爆的目的。

PXK系列正壓型防爆配電柜技術參數

執行標準：GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、GB3836.4-2000、GB3836.5-2004

防爆標志：Expxde[ib]ibIICT6

額定電壓：AC380V/AC220V

外部試驗安裝箱，檢測中心實驗專用）泄漏維持最高流量：1200L/1min

最低流量：650L/1min

用戶進正壓柜氣源壓力：0.3~0.8MPa

工作壓力：100Pa＜P＜700Pa（根據柜體大小調整）

報警壓力：下限報警壓力80Pa，上限報警壓力800Pa

報警切斷壓力：下限報警切斷壓力60Pa，上限報警切斷壓力900Pa（根據柜體大小調整）

保護氣體類型：潔凈空氣、惰性氣體

保護氣體溫度：≤40℃

防護等級：IP65（控制部分為IP54）

PXK系列正壓型防爆配電柜產品特色、結構說明

1、產品采用主、副盤結構，主盤為正壓腔，內裝用戶所需的電器元件和防爆必須的檢壓傳感系統、通風布?xì)庀到y(tǒng)、氣壓調節系統等；副盤內裝防爆換氣自控系統、防爆電源自切換系統、防爆報警系統、防爆壓力顯示系統、進出氣源連接口，自供氣規格產品的副盤內還裝有防爆供氣裝置；

2、柜式產品采用數控加工，主副盤為左、右結構，電纜溝座式安裝、下進線、前門操作、后門檢修；

3、箱式產品采用優質鋼板焊接結構，主、副盤為上、下結構，掛式安裝，下進線，前門操作和檢修；

4、琴式產品采用優質鋼板折疊焊接成型，主，副盤為錢，后結構，座式安裝，下進線、琴式才做、后門檢修；

5、柜式和琴式產品后門均采用快速開門裝置，方便用戶安裝和檢修；

6、可按用戶要求采用不銹鋼材質。

訂貨須知

1、訂貨時按型號含義請?zhí)峁┰敿?xì)的產品型號。

2、用戶應提供電氣系統圖、控制原理，內裝元件品牌及產品的面板元件布置圖、進出電纜大小、數量等。
